Часы на матрицах 8х8 MAX7219

Используемые модули для ардуино.

Датчик температуры и влажности SHT21.



Датчик температуры на улице DS18B20, подключен по двум проводам, выводы GND и VDD объединены.



Датчик давления BMP180.



Модуль часов DS1307 или DS3231. Если используется с батарейкой, а не с аккумулятором, то необходимо доработать.



Каждый модуль к плате подключен отдельным шлейфом, для того чтобы на плате хватило выводов VCC GND SCL SDA, на плате с торца припаяны дополнительные разъемы.



Принципиальная схема из файла симуляции для протеус 8

Проект исходник прошивки фото

Прошивается прошивка обычно. Это не проект ардуино, обычный проект на Си.

Описание меню программы.



С двумя дисплеями. Проект исходник прошивки фото

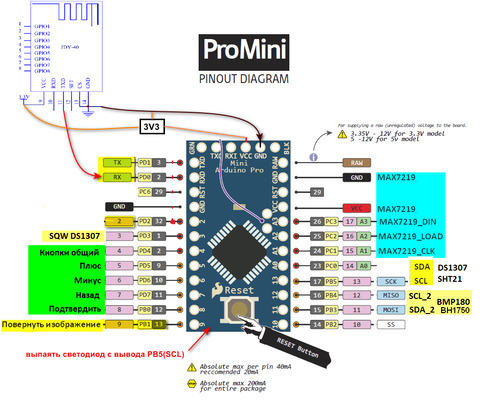

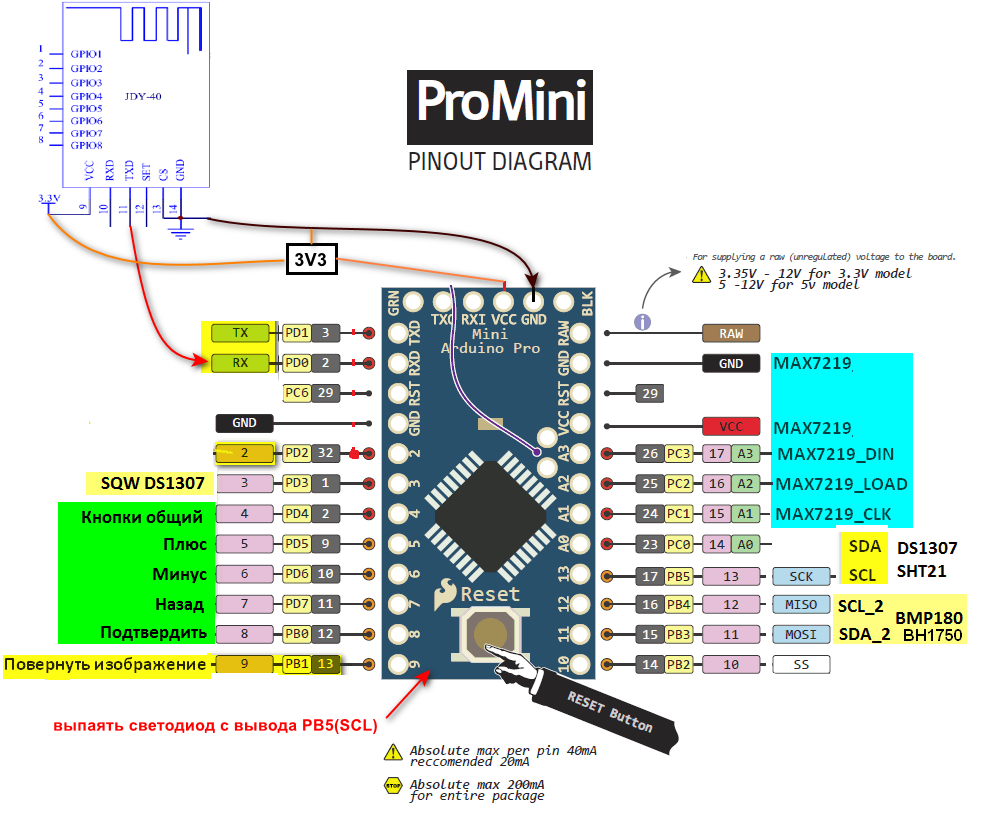

Небольшая доработка.

Уличный датчик DS18B20 выполнен на радиоканале, используются модули JDY-40. Выводы SCL SDA, перенесены с PD0 PD1 на PB5 PC0. Для питания JDY-40 применен отдельный стабилизатор на 3.3В. Передатчик выполнен на AtMega48, передает температуру примерно через три с половиной минуты.

Файлы.
