Приборная панель на андроид для Eride pro ss 2.0

https://github.com/zavp/Eride_Display/tree/master

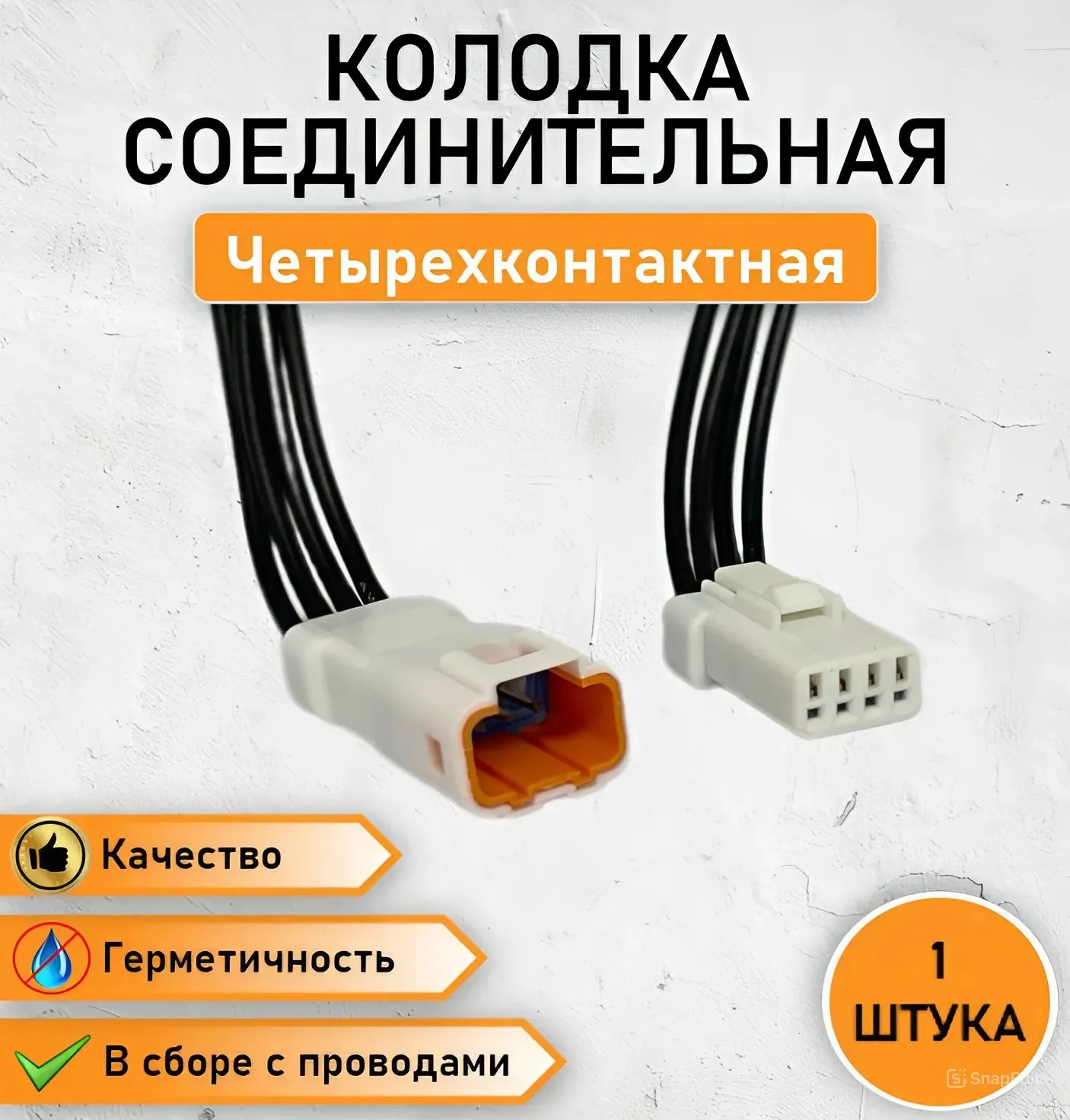

собрана на esp32 (38pin). подключается к кабелю штатного дисплея, с помощью этого разьема. Дисплей в ерайде подключен к круглому разьему который подключен к этому разъему.

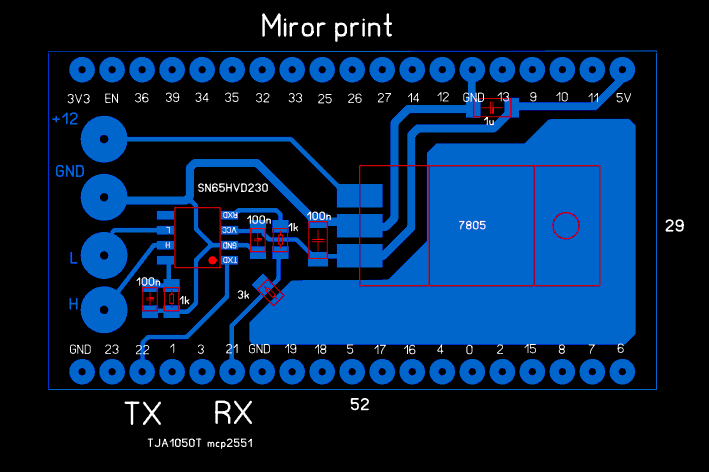

Плату нарисовал в sprint layout. При печати зеркалить.

файл

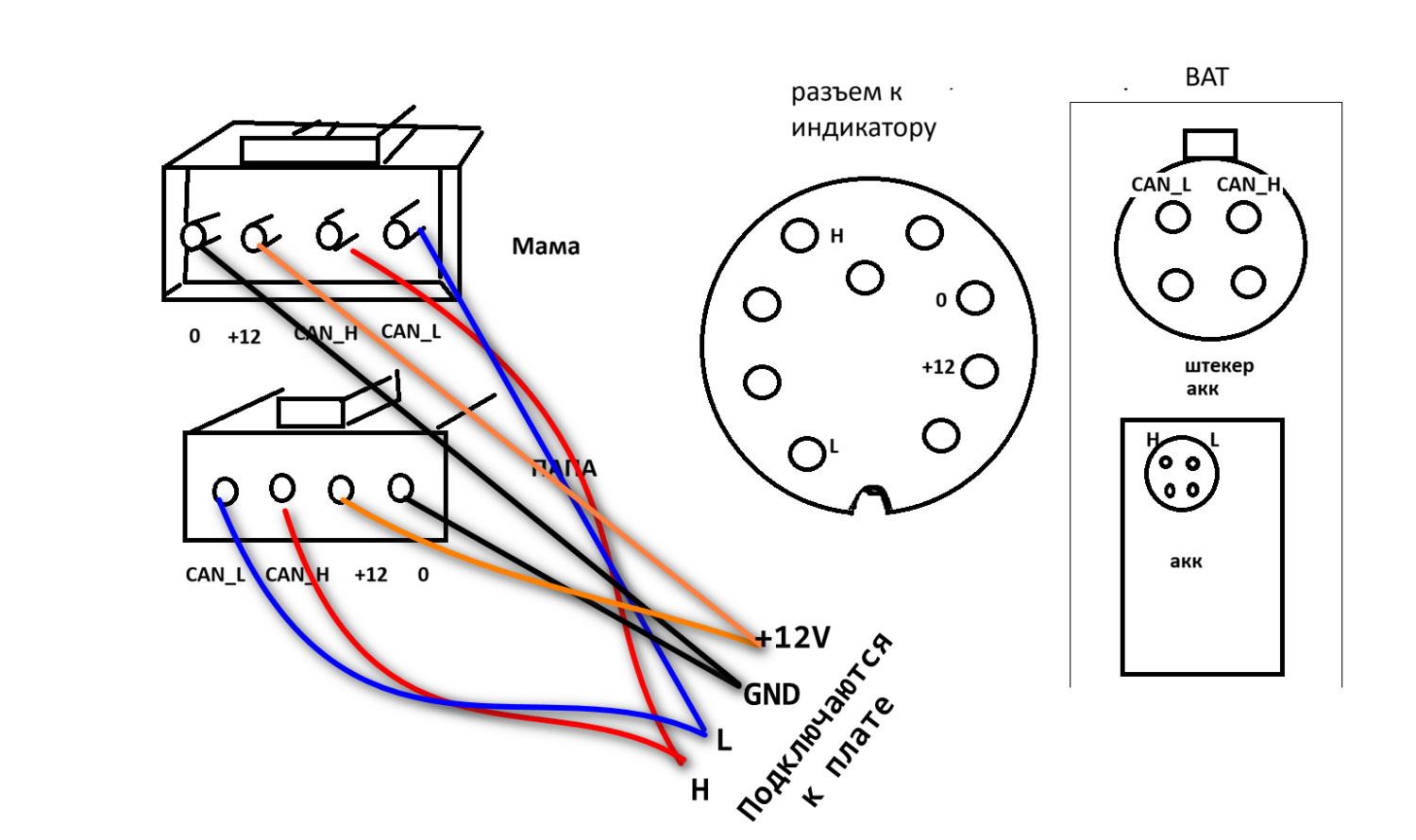

схема от сюда добавилась только кренка 7805

как выглядит в железе

Для связи с смартфоном использован BLE

Инструкция: как прошить ESP32

Что понадобится

• Компьютер с Windows

• USB-кабель (подходит для зарядки телефона, но должен передавать данные)

• Файл firmware.bin

Шаг 1. Установить драйвер (если не работает)

1. Скачайте драйвер для чипа CP2102 (самый распространённый на платах ESP32):

   • Ссылка: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

   • Нажмите Download for Windows

   • Установите, как обычную программу

2. Подключите ESP32 к компьютеру USB-кабелем

3. Нажмите Win + R, введите devmgmt.msc, нажмите Enter
   В списке «Порты (COM и LPT)» появится устройство с названием COM3, COM4 и т.д. — запомните его номер.

Если устройства нет — попробуйте другой USB-кабель или другой порт на компьютере.

Шаг 2. Скачать программу для прошивки

Скачайте Flash Download Tool (официальная утилита от Espressif):

👉 https://www.espressif.com/en/support/download/other-tools

• Найдите ESP Flash Download Tool

• Скачайте ZIP-архив и распакуйте в любую папку

• Запустите flash_download_tool_x.x.x.exe

Шаг 3. Настроить программу

При первом запуске выберите:

• Chip Type → ESP32

• WorkMode → Develop

• LoadMode → UART

Нажмите OK

Шаг 4. Загрузить прошивку

1. Нажмите на троеточие (...)

2. Выберите ваш файл firmware.bin

3. Слева от него поставьте галочку

4. В поле адреса напишите 0x10000 ⬅️ внимание: именно этот адрес

✔️ Это важно: адрес 0x10000, а не 0x0.

Шаг 5. Настроить порт и скорость

С правой стороны программы:

Внизу:

• COM: выберите тот номер, который запомнили в Шаге 1 (например, COM3)

• BAUD: 115200 или 921600 (можно оставить по умолчанию)

Шаг 6. Прошить

1. Нажмите кнопку START

2. Если программа пишет «Waiting for download»:

   • Зажмите и держите кнопку BOOT (или IO0) на плате

   • Нажмите один раз кнопку EN (или RESET)

   • Отпустите кнопку BOOT

3. Начнётся прошивка:

   text

   Download to flash... 100%

4. Когда появится FINISH — готово

Шаг 7. Перезагрузить

• Нажмите кнопку EN (или RESET) на плате

• Или просто выньте и вставьте USB-кабель

Устройство должно начать работать.

firmware.bin

Приложение для андроид
